2D 视觉检测案例 / 宠物食品包装端封检测
宠物食品包装端封检测
面向宠物食品包装线，使用 2D 工业相机和红外相机检查端封外观与密封状态，并把异常结果发送至后段剔除机构。
PROJECT TASK
端封外观和密封状态，需要同时判断
普通外观和密封隐患需要不同的成像方式。系统在同一产线中分别采集两类画面，再按规则输出结果。
作业条件
- 压料、褶皱和错位封属于可见外观问题。
- 虚封、微小缝隙等密封隐患需要观察红外画面。
- 异常结果要和产品间距、剔除位置及报警复位对应。
设备联动
检测结果与产品位置对应，并发送给报警、剔除和记录模块。
SYSTEM RECORD
可见光和红外画面分工
两类相机共同完成端封检测，软件将缺陷类型和结果记录在同一界面中。
外观检测
2D 工业相机检查压料、褶皱、错位封和端封区域形态。
密封检测
红外相机观察端封区域温度差异，辅助发现密封异常。
现场联动
光电触发后同步采集，异常结果通过 IO 信号联动后段机构。
结果记录
缺陷图、缺陷类型、统计结果和复核状态集中显示。
WORKFLOW
触发、成像与剔除
检测结果要在产品到达剔除位置前完成输出，异常件进入现场复核和记录流程。
产品触发
光电信号确认产品到位。
同步成像
2D 和红外相机采集端封画面。
缺陷判定
区分外观缺陷和密封异常。
结果执行
输出信号，保存图像并处理异常。
SITE EVIDENCE
现场画面

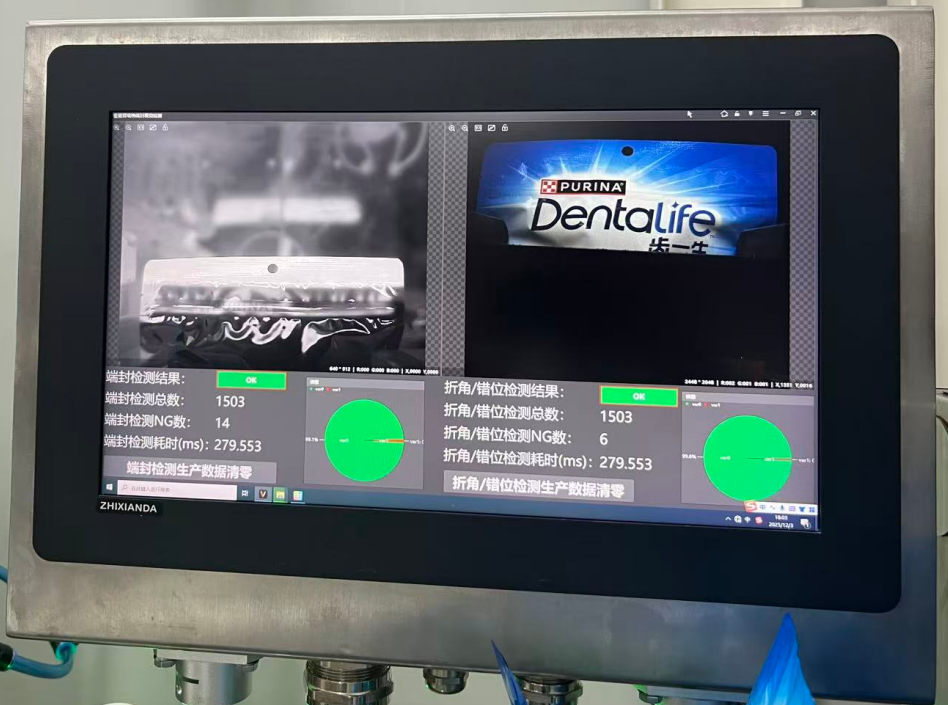

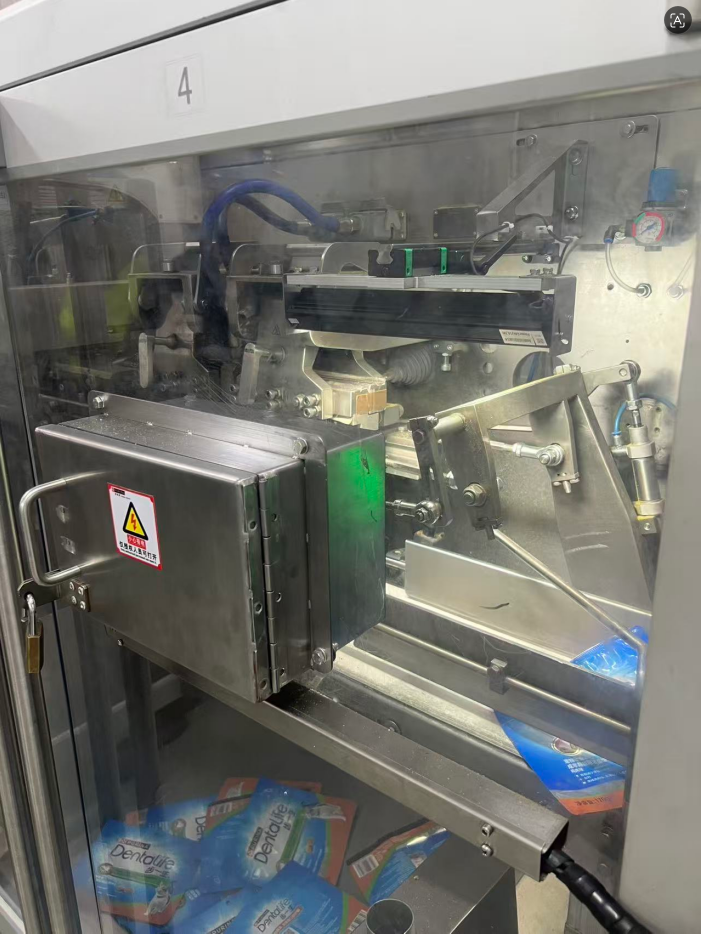

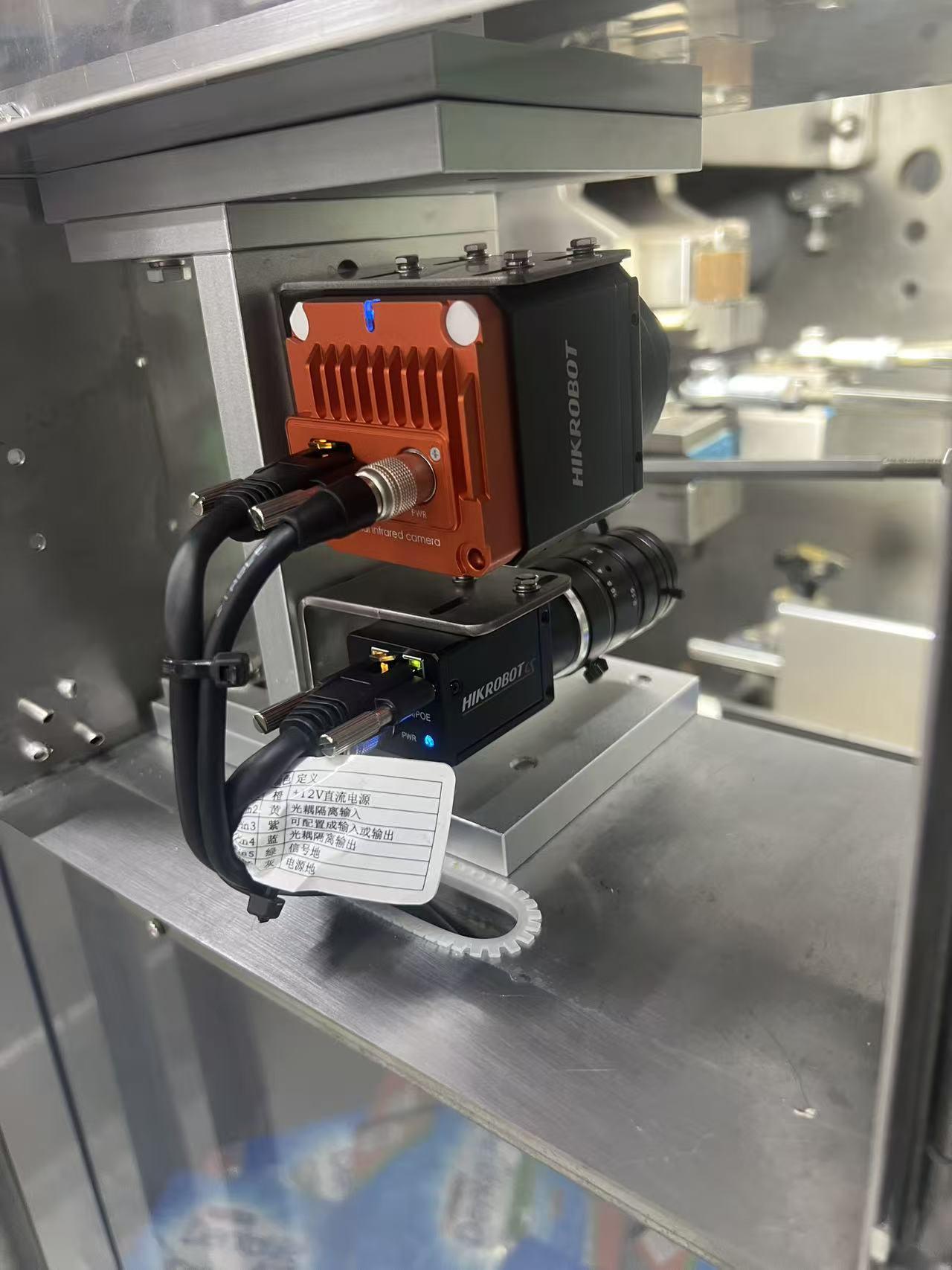

画面分别展示端封检测软件、红外相机和设备工位。
ACCEPTANCE FOCUS
验收时确认缺陷边界和动作
- 压料、褶皱、错位封和虚封的样本范围。
- 包装图案、材质反光和温度变化对画面的影响。
- 检测结果、报警复位和气动剔除动作的对应关系。
- 缺陷图像、统计结果和人工复核记录的保存方式。
